Produktkategori: SAE J512 och J513 bilrörbeslag-45 graders utskjutande typ.
UNF trådstorlekstabell: från UNF 5/16 ”till UNF 1-3 / 8”. Enligt ANSI B1.1 FED-STD-H28 / 2-standard.
Materialtyper av SAE 45-graders armaturbeslag enligt följande: rostfritt stål, mässing och kolstål.
För rörtrådstyper: Npt-adapter, BSPT-adaptrar.

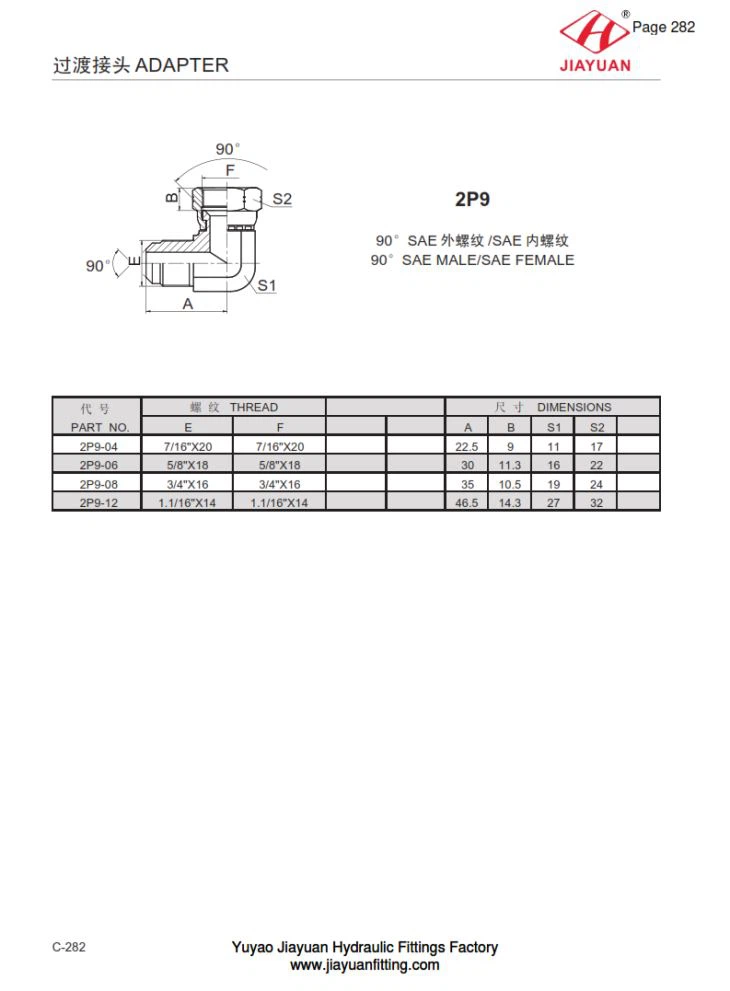

2P9 90 ° SAE MALE / SAE FEMALE Dimensionschema enligt följande:
PAR T NEJ . | THREA D | DIMENSION S | |||||
E | F | EN | B | S 1 | S 2 | ||
2P9-0 4 | 7/16 "X2 0 | 7/16 "X2 0 | 22. 5 | 9 | 1 1 | 1 7 | |
2P9-0 6 | 5/8 "X1 8 | 5/8 "X1 8 | 3 0 | 11. 3 | 1 6 | 2 2 | |
2P9-0 8 | 3/4 "X1 6 | 3/4 "X1 6 | 3 5 | 10. 5 | 1 9 | 2 4 | |
2P9-1 2 | 1,1 / 16 "X1 4 | 1,1 / 16 "X1 4 | 46. 5 | 14. 3 | 2 7 | 3 2 | |
