Typer av BSPP-gänga 60-konskopplingar: med eller utan o-ring, hankön eller svviel honkontakt.
Standard för BSPP armaturskatalog är baserad på ISO 8434-6 och BS 5200.
Gängorna för 60-graders konanslutningar är BSPP enligt ISO 228-1.
Metalliska röranslutningar för hydraulisk vätskekraft och allmän användning.
Jiayuan kan också erbjuda rostfritt stål BSP-armaturer, mässing bsp rörbeslag, bsp slangbeslag etc.

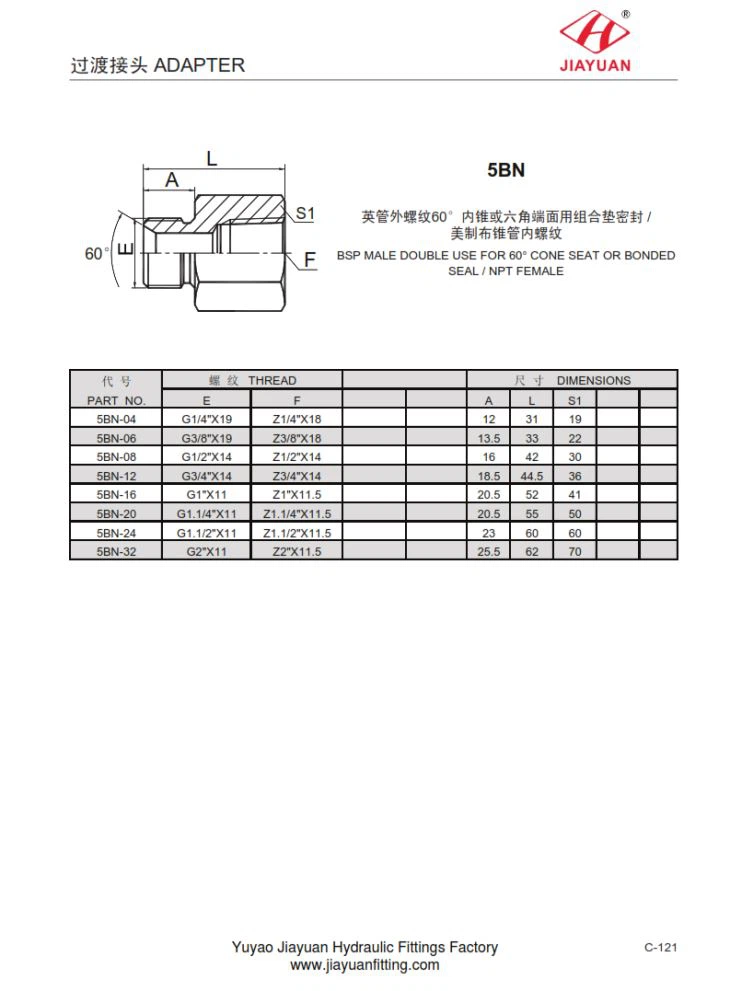

5BN BSP KALD DUBBELT ANVÄNDNING FÖR 60 ° KONSÄTT ELLER BONDAD TÄTNING / NPT FEMALE montering av anslutningsdimensioner enligt följande:
PA RT N O. | T HR EA D | DIM E N S I O NS | |||
E | F | EN | L | S 1 | |
5 B N - 04 | G 1/4 " X 19 | Z 1/4 " X 18 | 12 | 31 | 19 |
5 B N - 06 | G 3/8 " X 19 | Z 3/8 " X 18 | 13,5 | 33 | 22 |
5 B N - 08 | G 1/2 " X 14 | Z 1/2 " X 14 | 16 | 42 | 30 |
5 B N - 12 | G 3/4 " X 14 | Z 3/4 " X 14 | 18,5 | 44,5 | 36 |
5 B N - 16 | G 1 " X 11 | Z 1 " X 11,5 | 20,5 | 52 | 41 |
5 B N - 20 | G 1,1 / 4 " X 11 | Z 1,1 / 4 " X 11,5 | 20,5 | 55 | 50 |
5 B N - 24 | G 1,1 / 2 " X 11 | Z 1,1 / 2 " X 11,5 | 23 | 60 | 60 |
5 B N - 32 | G2 " X 11 | Z 2 " X 11,5 | 25,5 | 62 | 70 |
