BSP Union Elbow Adaptors

45 fackliga BSP manliga kon BSP beslag katalog är popluare i Storbritannien, Irland, Kanada, USA etc. Alla BSP 60 konbeslag förklaras av BS5200 lika med ISO 8434-6 standard. Storlek på BSPP tråd storleksdiagram är G 1/8, G1/4, G1/2, G3/4, G3/8, G5/8, G1, G1-1/4, G1-1/2, G2, G2-1/2, G3 etc. BSP är brittisk...

Skicka förfrågan

1B4 MSK HANE

chatta nu

Beskrivning

45 graders armbåge unionen BSPP hane 60 graders konsäte Tätning

Alla BSP 60 konbeslag förklaras av BS5200 lika med ISO 8434-6 standard.

BSPP tråd är enligt ISO 228 och AS 1722.2 standarder.

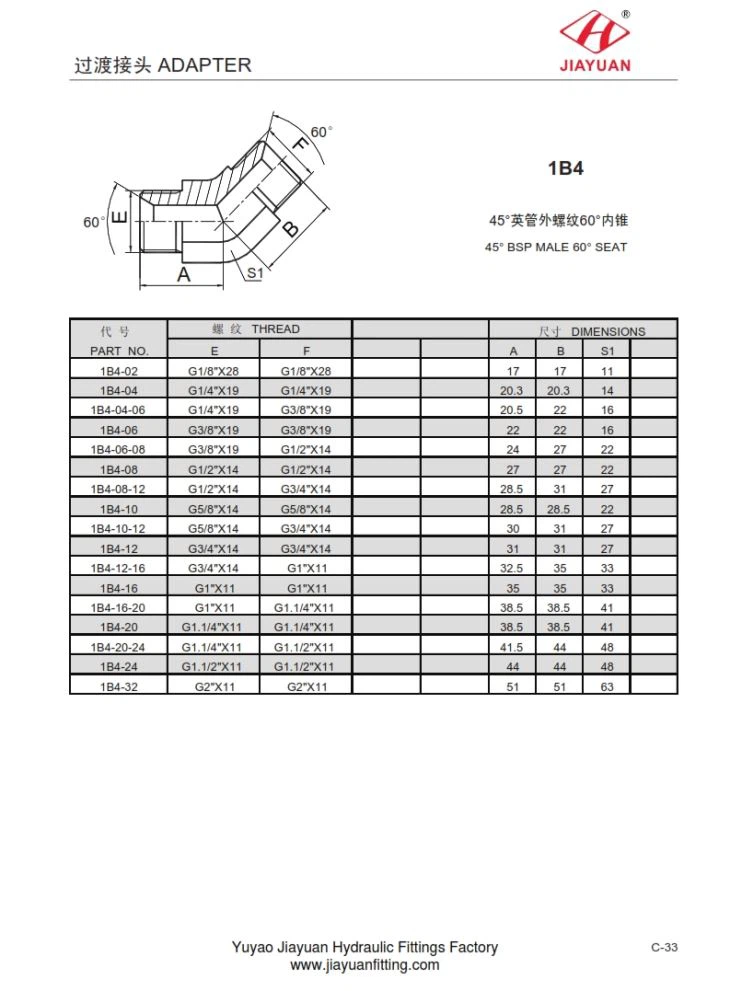

BSP adaptors dimensions all size (2)

1B4 45° BSP MALÉ 60° SEAT-dimensioner storleksdiagram enligt följande:

PARTNej.	THREAD		DimensionS
PARTNej.	ᵉ	F	A	B	S1
1B4-02	G1/8"X28	G1/8"X28	17	17	11
1B4-04	G1/4"X19	G1/4"X19	20.3	20.3	14
1B4-04-06	G1/4"X19	G3/8"X19	20.5	22	16
1B4-06	G3/8"X19	G3/8"X19	22	22	16
1B4-06-08	G3/8"X19	G1/2"X14	24	27	22
1B4-08	G1/2"X14	G1/2"X14	27	27	22
1B4-08-12	G1/2"X14	G3/4"X14	28.5	31	27
1B4-10	G5/8"X14	G5/8"X14	28.5	28.5	22
1B4-10-12	G5/8"X14	G3/4"X14	30	31	27
1B4-12	G3/4"X14	G3/4"X14	31	31	27
1B4-12-16	G3/4"X14	G1"X11	32.5	35	33
1B4-16	G1"X11	G1"X11	35	35	33
1B4-16 till 20	G1"X11	G1.1/4"X11	38.5	38.5	41
1B4-20	G1.1/4"X11	G1.1/4"X11	38.5	38.5	41
1B4-20-24	G1.1/4"X11	G1.1/2"X11	41.5	44	48
1B4-24	G1.1/2"X11	G1.1/2"X11	44	44	48
1B4-32	G2"X11	G2"X11	51	51	63
