1. Definition: BSP Swivel Kvinnligt ändar är krimpad muttermonterad ände på kontaktdonets kropp, det är också enligt ISO 8434-6: 2007 och BSP 5200. Det är det kvinnliga svängbara, interna 60 ° -sätets ände på slangmontering eller adaptrar.

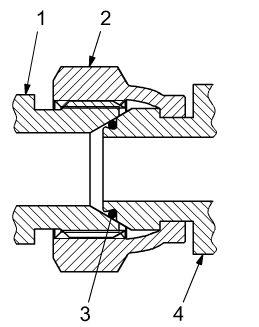

2. Anslutningsmetoder: Två stilar av kvinnlig svängbar ände: en är 60 grader sätesmetallyta, en annan är 60 graders sätesmetall med o-ring, kommer att passa med BSP 60-graders kon-ände enligt följande:
(3 är O-ring plus 60 ° sätesförsegling) (Endast 60 ° sätesförsegling)
3. Detaljer om ISO 8434-6: svängbart kvinnligt ända med O-ring tätningsnippel (typ A)
svängbart kvinnligt kontaktdon (typ B)
Stil A
Stil B
Vänligen ange stil plus A eller B för ditt kvinnliga slut när du beställer.
4. Dimensioner på svänghjulsänden enligt ISO 8434-6 enligt följande:
1. BSP Adapter Swivel Straight 2B
60 graders kotte / 60 graders sits Svivel En stil eller B-stil
2. BSP-adapter svänga 45 ° armbåge 2B4
60 graders kotte / 60 graders sits Svivel
3. BSP Adapter Swivel Elbow 2B9
60 graders kotte / 60 graders sits Svivel En stil eller B-stil
 |  |
4. BSP Adapter Swivel Straight 2B-WD
60 graders kotte med ED / 60 graders sits Swivel En stil eller B stil
 |  |
5. BSP Adapter Swivel Straight 2GB
Manlig BSP-stift O-ring + Stödring / 60-sits slinga Swivel En stil eller B-stil
6. BSP Adapter Swivel Straight 2HB
Mönstret Metrisk stud O-ring + Behållningsring eller O-ring / 60 graders sits Svängbar En stil eller B-stil
Obs: O-ring + Retaining Ring för ISO 9974-1 Port, O-ring för ISO 6149-1 Port. Ange din oljeportstandard.
7. BSP Adapter Swivel Straight 2NB
Manlig NPT-port / 60 ° sits Swivel En stil eller B-stil
8. BSP Adapter Swivel Straight 2OB
SAE O-ring Boss port / 60 graders sits Swivel En stil eller B stil
9. BSP Adapter Swivel Straight 2TB-SP
BSPT-änden / 60 ° sätet Swivel En stil eller B-stil
