Produktkategori: JIC hydrauliska anslutningsadaptrar för röranslutning av vätskekraft
Produktstandard: ISO 8434-2, SAE J514.
Material: kolstål, rostfritt stål eller kopparlegering.
JIC-röranslutning till annan ändanslutning enligt följande: BSP Captive-tätning E, G, H-typer, ISO 6149-armaturer, JIS B2351-armaturer, ISO 11926 och SAE J1926 ORB-armaturer, DIN 3852 och ISO 1179-armaturer, ISO 9974-armaturer etc.

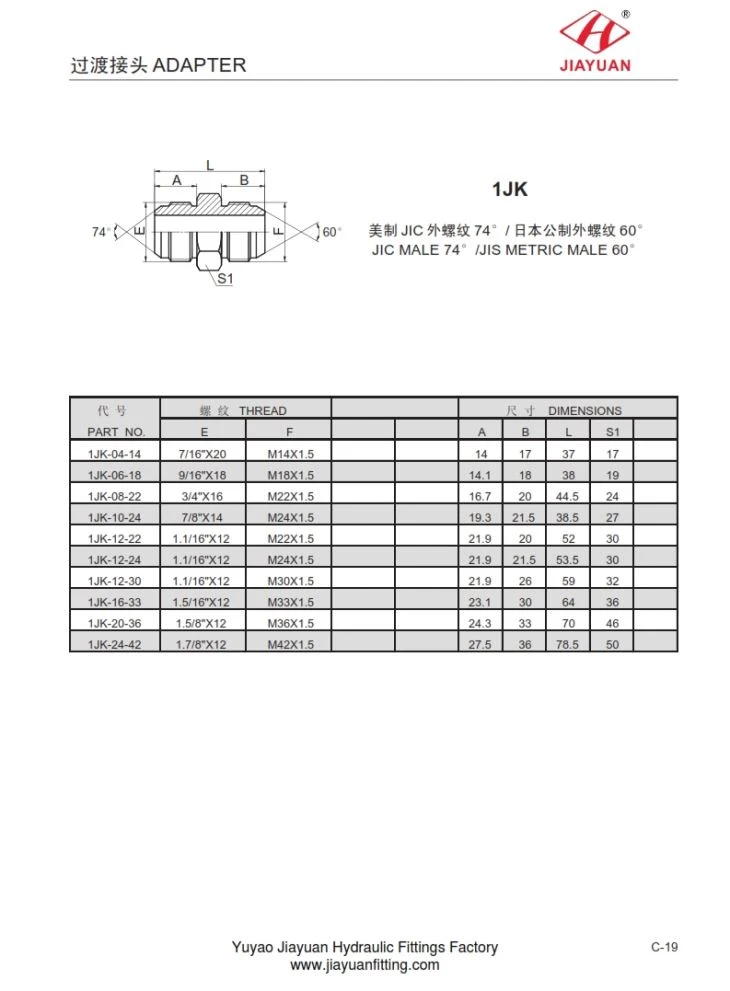

1JK JIC MALE 74 ° / JIS METRIC MALE 60 ° Dimensionschema enligt följande:
DEL NR. |
TRÅD |
MÅTT | |||||
E |
F |
EN |
B |
L |
S1 | ||
1JK-04-14 |
7/16" X20 |
M14x1.5 |
14 |
17 |
37 |
17 | |
1JK-06-18 |
9/16" X18 |
M18x1,5 |
14,1 |
18 |
38 |
19 | |
1JK-08-22 |
3/4" X16 |
M22x1,5 |
16,7 |
20 |
44,5 |
24 | |
1JK-10-24 |
7/8" X14 |
M24X1.5 |
19,3 |
21,5 |
38,5 |
27 | |
1JK-12-22 |
1,1 / 16" X12 |
M22x1,5 |
21,9 |
2 0 |
52 |
30 | |
1JK-12-24 |
1,1 / 16" X12 |
M24X1.5 |
21,9 |
21. 5 |
53,5 |
30 | |
1JK-12-30 |
1,1 / 16" X12 |
M30X1,5 |
21,9 |
2 6 |
59 |
32 | |
1JK-16-33 |
1,5 / 16" X12 |
M33X1.5 |
23,1 |
3 0 |
64 |
36 | |
1JK-20-36 |
1,5 / 8" X12 |
M36X1.5 |
24,3 |
33 |
70 |
46 | |
1JK-24-42 |
1,7 / 8" X12 |
M42X1.5 |
27,5 |
36 |
78,5 |
50 | |
