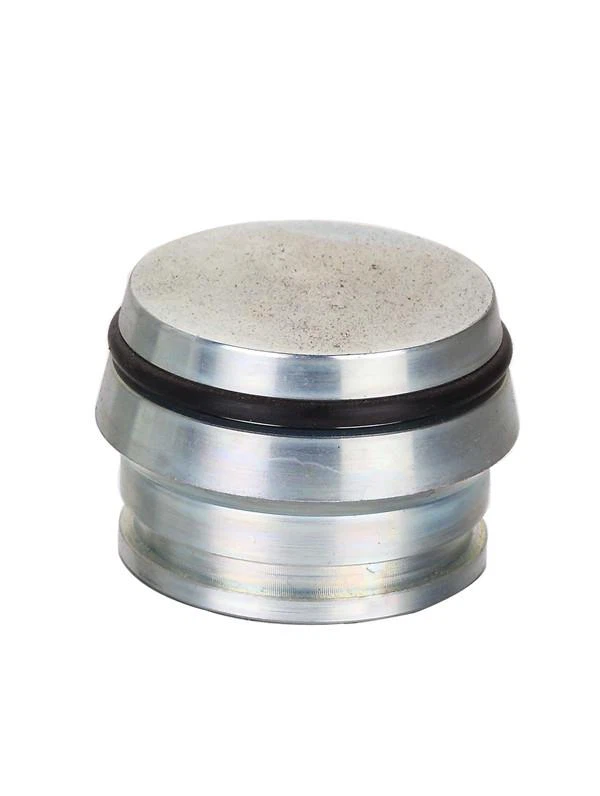

Metriska pluggar Caps

Definition av metriska oljekontakter (ISO 6149-4: 2017-version) och kepsar används vanligen i hydrauliskt högtryckssystem, plugg är manometertång för att ansluta ventiler, manifoldblock, oljeavloppsport mm, det finns två förseglingar med O-ring och ED-ring. DIN-kåpor består av mutter, DKO-kontakt för stopp av rörändarna.

Skicka förfrågan

chatta nu

Beskrivning

1. Definition av metriska oljekontakter (ISO 6149-4: 2017-version) och kepsar används vanligen i högtryckshydrauliksystem, plugg är manometertång för att ansluta ventiler, manifoldblock, oljeavloppsport mm, det finns två tätningar med O -ring och ED-ring. DIN-kåpor består av mutter, DKO-kontakt för stopp av rörändarna.

2. Metrisk mätning av metriska oljekontakter enligt olika typer: Hankontakt med extern Hex och Internal Hex portplugg för ISO 9974 Flat Face Sealing och ISO 6149 O-ring Tätningsport, alla metriska trådar är enligt ISO 261 standard. Eftersom det är lätt att stoppa eller avsluta oljeledningen med ena ändkontakten.

DIN-kåpa för kontakt (24 grader Cone to tube och DKO Swivel till adapter)

DIN-metrisk plugg till oljeport av manifold, ventiler och distributör etc.

image011 (001)

1. DIN-metrisk kontakt Extern Hex 4C / D

24 graders konanslutning

DEL NR.	TRÅD	TUBE OD	MÅTT				MPa
DEL NR.	E	D1	l1	L1	S1	S2
4C-12	M12x1,5	6	7	22	12	14	31.5L
4C-14	M14x1.5	8	8	23	14	17
4C-16	M16x1,5	10	9	24	17	19
4C-18	M18x1,5	12	10	25	19	22
4C-22	M22x1,5	15	11	26	24	27
4C-26	M26X1.5	18	11,5	28	27	32
4C-30	M30x2	22	13,5	30	32	36	16L
4C-30D	M30x1,5	22	13,5	30	32	36
4C-36	M36x2	28	14,5	31	41	41
4C-36D	M36x1.5	28	14,5	31	41	41
4C-45	M45x2	35	14,5	36	46	50
4C-45D	M45X1.5	35	14,5	36	46	50
4C-52	M52X2	42	16	39	55	60
4D-14	M14x1.5	6	11	26	14	17	63S
4D-16	M16x1,5	8	13	28	17	19
4D-18	M18x1,5	10	12,5	29	19	22
4D-20	M20x1,5	12	14,5	31	22	24
4D-22	M22x1,5	14	16	34	24	27
4D-24	M24x1.5	16	15,5	34	27	30	40S
4D-30	M30x2	20	17,5	39	32	36
4D-36	M36x2	25	20	44	38	46
4D-42	M42x2	30	20,5	47	46	50
4D-52	M52X2	38	23	54	55	60	31.5S
Obs! Om du är intresserad av att beställa adaptern i komplett set med skärning och mutter, är det nödvändigt att infoga suffix "RN" efter vårt varunummer. till exempel 4C-30RN.

2. DIN Metric Cap Swivel 9C / D

DKO Swivel

DEL NR.	THREA	TUBE OD	MÅTT			MPa
DEL NR.	F	D	L	L1	S2	MPa
9C-12	M12X1.5	6	15,5	17,5	14	31.5L
9C-14	M14x1.5	8	15,5	18	17
9C-16	M16x1,5	10	16,5	18	19
9C-18	M18x1,5	12	18	19,5	22
9C-22	M22x1,5	15	19,5	20	27
9C-26	M26X1.5	18	20	22	32
9C-30	M30X2	22	21,5	22,5	36	16L
9C-36	M36X2	28	22,5	24,5	41
9C-45	M45x2	35	25	29	55
9C-52	M52X2	42	27	31,5	60
9D-14	M14x1.5	6	16	18	17	63S
9D-16	M16x1,5	8	16,5	18,5	19
9D-18	M18x1,5	10	18	20	22
9D-20	M20x1,5	12	18,5	20,5	24
9D-22	M22x1,5	14	19	21,5	27
9D-24	M24X1.5	16	18,5	21,5	30	40S
9D-30	M30X2	20	22,5	25	36
9D-36	M36X2	25	23,5	28,5	46
9D-42	M42X2	30	25,5	32	50
9D-52	M52X2	38	26,5	36	60	31.5S
