Produkttyper: 1FO9-OG / LL o rörbeslag på tätningsrör
Industristandarder: SAE J1453, ISO 11926-2
Anslutning E till F-stil:
90 ° ELBOW ORFS MALE O-RING / LONGER SAE O-RING BOSS S-SERIES
Form: armbåge
ORFS Armatur Arbetstryck: 3215 psi till 5800 psi, 216 bar till 400 bar.
Flat face Orfs o ring storlek kit och O ring face seal design som vi också kan erbjuda.
Skillnad mellan o-ringarnas tätning och o-ringarnas tätning
Beslag Material: Mässing; Kolstål; Rostfritt stål
Användning: Jordbruksutrustning, fordonsprocess, kemisk överföring, byggutrustning, bränsleöverföring, hydraulisk, tillverkningsutrustning, marin, materialhantering, mobil utrustning, oljefält, förpackning, transport

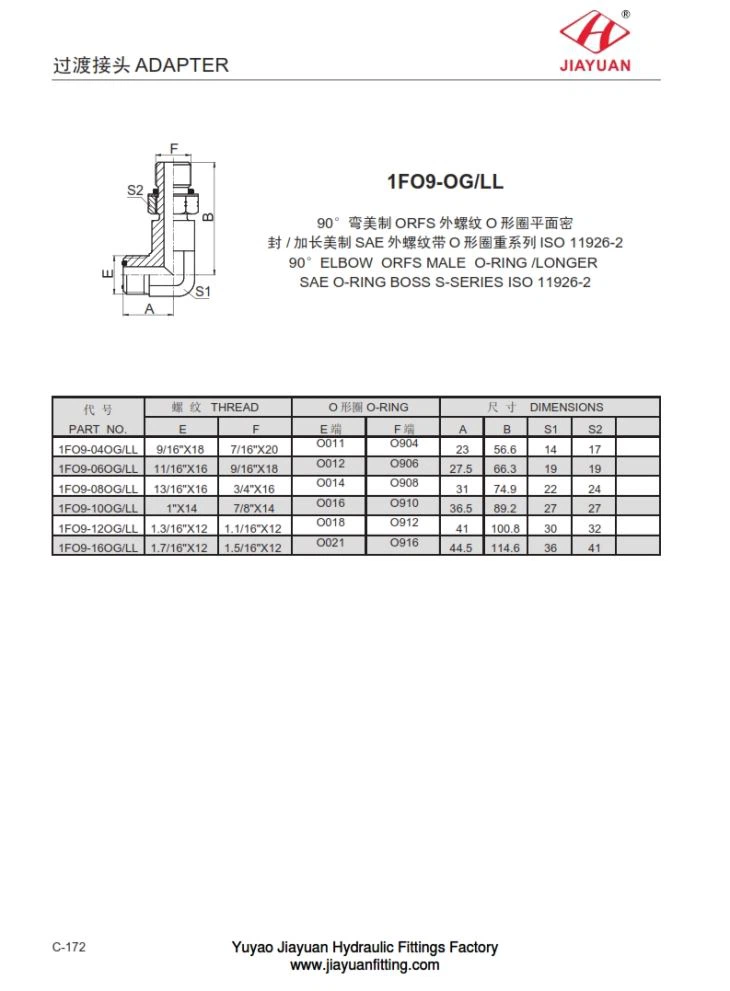

1FO9-OG / LL 90 ° armbåge ORFS manlig o-ring / längre sae o-ring boss s-serie Dimension Storlekstabellschema enligt följande:
DEL NR. | TRÅD | O O-RING | MÅTT | ||||||
E | F | E | F | EN | B | S1 | S2 | ||
1FO9-04OG / LL | 9/16" X18 | 7/16" X20 | O 01 1 | O 90 4 | 23 | 56,6 | 14 | 17 | |
1FO9-06OG / LL | 11/16" X16 | 9/16" X18 | O 01 2 | O 90 6 | 27,5 | 66,3 | 19 | 19 | |
1FO9-08OG / LL | 13/16" X16 | 3/4" X16 | O 01 4 | O 90 8 | 31 | 74,9 | 22 | 24 | |
1FO9-10OG / LL | 1" X14 | 7/8" X14 | O 01 6 | O 91 0 | 36,5 | 89,2 | 27 | 27 | |
1FO9-12OG / LL | 1,3 / 16" X12 | 1,1 / 16" X12 | O 01 8 | O 91 2 | 41 | 100,8 | 30 | 32 | |
1FO9-16OG / LL | 1,7 / 16" X12 | 1,5 / 16" X12 | O 02 1 | O 91 6 | 44,5 | 114,6 | 36 | 41 | |
