Produkttyper: 3FJ o röranslutningar för tätningsrör
Industristandarder: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Anslutning E till F-stil: ORFS FEMALE / JIC FEMALE 74
Form: armbåge, rak, tee, kors etc.
ORFS Armatur Arbetstryck: 3215 psi till 5800 psi, 216 bar till 400 bar.
Flat face Orfs o ring storlek kit och O ring face seal design som vi också kan erbjuda.
Skillnad mellan o-ringarnas tätning och o-ringarnas tätning
Beslag Material: Mässing; Kolstål; Rostfritt stål
Användning: Jordbruksutrustning, fordonsprocess, kemisk överföring, byggutrustning, bränsleöverföring, hydraulisk, tillverkningsutrustning, marin, materialhantering, mobil utrustning, oljefält, förpackning, transport

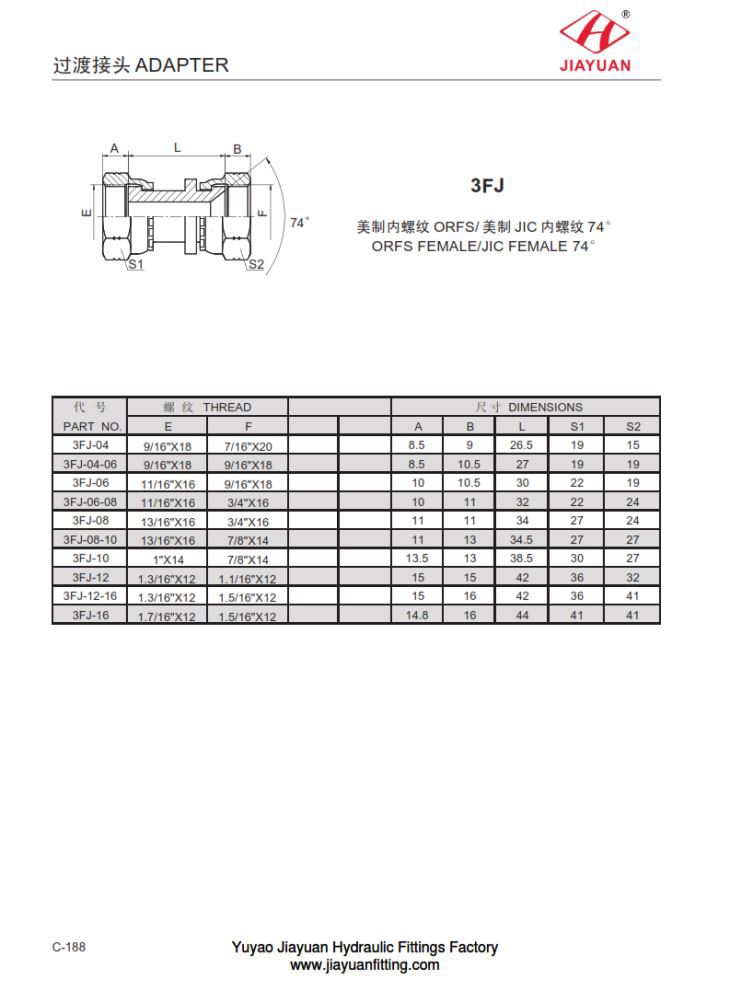

3FJ ORFS FEMALE / JIC FEMALE 74 Dimension Storlekstabeldiagram enligt följande:
PAR T NEJ . | THREA D | DIMENSION S | ||||||||
E | F | EN | B | L | S 1 | S 2 | ||||
3FJ-0 4 | 9/16 "X1 8 | 7/16 "X2 0 | 8. 5 | 9 | 26. 5 | 1 9 | 1 5 | |||
3FJ-04-0 6 | 9/16 "X1 8 | 9/16 "X1 8 | 8. 5 | 10. 5 | 2 7 | 1 9 | 1 9 | |||
3FJ-0 6 | 11/16 "X1 6 | 9/16 "X1 8 | 1 0 | 10. 5 | 3 0 | 2 2 | 1 9 | |||
3FJ-06-0 8 | 11/16 "X1 6 | 3/4 "X1 6 | 1 0 | 1 1 | 3 2 | 2 2 | 2 4 | |||
3FJ-0 8 | 13/16 "X1 6 | 3/4 "X1 6 | 1 1 | 1 1 | 3 4 | 2 7 | 2 4 | |||
3FJ-08-1 0 | 13/16 "X1 6 | 7/8 "X1 4 | 1 1 | 1 3 | 34. 5 | 2 7 | 2 7 | |||
3FJ-1 0 | 1 "X1 4 | 7/8 "X1 4 | 13. 5 | 1 3 | 38. 5 | 3 0 | 2 7 | |||
3FJ-1 2 | 1,3 / 16 "X1 2 | 1,1 / 16 "X1 2 | 1 5 | 1 5 | 4 2 | 3 6 | 3 2 | |||
3FJ-12-1 6 | 1,3 / 16 "X1 2 | 1,5 / 16 "X1 2 | 1 5 | 1 6 | 4 2 | 3 6 | 4 1 | |||
3FJ-1 6 | 1,7 / 16 "X1 2 | 1,5 / 16 "X1 2 | 14. 8 | 1 6 | 4 4 | 4 1 | 4 1 | |||
