Produkttyper: NB500-WF o rörytans rörbeslag
Industristandarder: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Anslutning E till F-stil: WELD ORFS METRIC SLEEVE
Form: armbåge, rak, tee, kors etc.
ORFS Armatur Arbetstryck: 3215 psi till 5800 psi, 216 bar till 400 bar.
Flat face Orfs o ring storlek kit och O ring face seal design som vi också kan erbjuda.
Skillnad mellan o-ringarnas tätning och o-ringarnas tätning
Beslag Material: Mässing; Kolstål; Rostfritt stål
Användning: Jordbruksutrustning, fordonsprocess, kemisk överföring, byggutrustning, bränsleöverföring, hydraulisk, tillverkningsutrustning, marin, materialhantering, mobil utrustning, oljefält, förpackning, transport

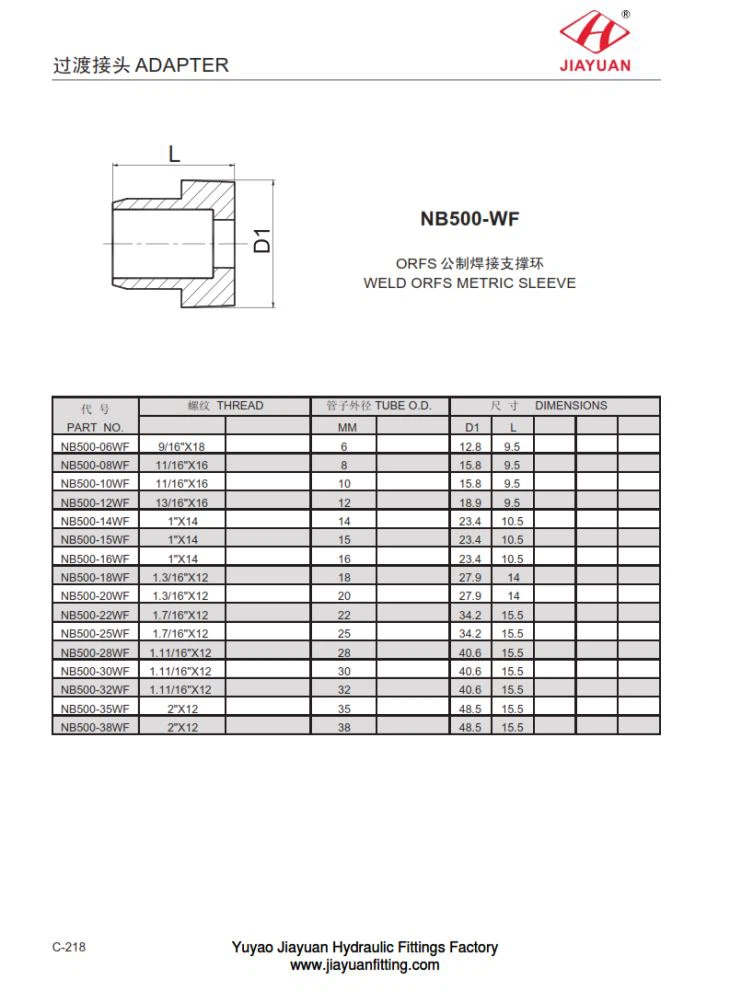

NB500-WF WELD ORFS METRIC SLEEVE Dimension Storlekstabeldiagram enligt följande:
DEL NEJ. | TRÅD | RÖR | OD MÅTT | |||||||
MM | D1 | L | ||||||||
NB500-06WF | 9/16" X18 | 6 | 12,8 | 9,5 | ||||||
NB500-08WF | 11/16" X16 | 8 | 15,8 | 9,5 | ||||||
NB500-10WF | 11/16" X16 | 10 | 15,8 | 9,5 | ||||||
NB500-12WF | 13/16" X16 | 12 | 18,9 | 9,5 | ||||||
NB500-14WF | 1" X14 | 14 | 23,4 | 10,5 | ||||||
NB500-15WF | 1" X14 | 15 | 23,4 | 10,5 | ||||||
NB500-16WF | 1" X14 | 16 | 23,4 | 10,5 | ||||||
NB500-18WF | 1,3 / 16" X12 | 18 | 27,9 | 14 | ||||||
NB500-20WF | 1,3 / 16" X12 | 20 | 27,9 | 14 | ||||||
NB500-22WF | 1,7 / 16" X12 | 22 | 34,2 | 15,5 | ||||||
NB500-25WF | 1,7 / 16" X12 | 25 | 34,2 | 15,5 | ||||||
NB500-28WF | 1,11 / 16" X12 | 28 | 40,6 | 15,5 | ||||||
NB500-30WF | 1,11 / 16" X12 | 30 | 40,6 | 15,5 | ||||||
NB500-32WF | 1,11 / 16" X12 | 32 | 40,6 | 15,5 | ||||||
NB500-35WF | 2" X12 | 35 | 48,5 | 15,5 | ||||||
NB500-38WF | 2" X12 | 38 | 48,5 | 15,5 | ||||||
