BSPP 60-konans anslutningsdon är enligt ISO 8434 6 standard, det är mer detaljer än BS5200 armaturkatalog.
ISO 8434 6 inklusive provtryck för 60 ° konanslutningar; Provet prov, Burst test, Cyklisk uthållighet (impuls) test, Vakuum test, Overtightening test, Återanvändning av testprover etc enligt följande:

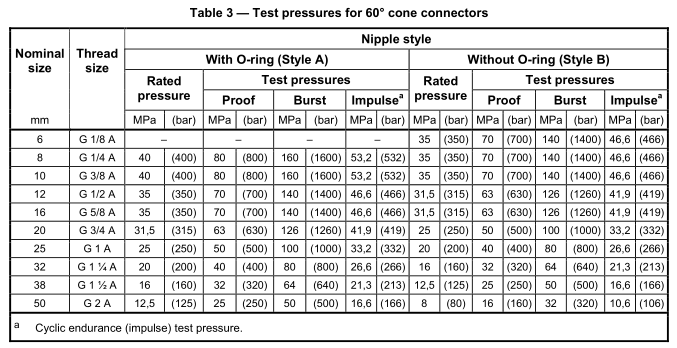

Anslutningarna ska provas vid det nedre provtrycket som anges i tabell 3 eller i standarden för det relevanta studstycket, dvs ISO 1179-2, ISO 1179-3 eller ISO 6149-3. Alla komponenter som kräver kopparlödning för montering ska behandlas genom en minimum glödgningsprocess på 1 000 ° C före utbrott, cyklisk uthållighet eller
övertätningstestning.
Bevisprov
För varje storlek och bröstvårt ska nio testaggregat enligt ISO 19879 genomgå provproceduren enligt ISO 19879 före bristning och cyklisk uthållighetstester. De ska inte läcka vid provtryck
Burst test
Tre av testenheterna som hade utsatts för provningen i 15.1.2 ska användas för utbrottstestet. Provningen ska utföras i enlighet med det provningsförfarande som anges i ISO 19879 och med de lägsta vridmomentvärdena som anges i tabell 4. Testaggregaten ska uppfylla eller överstiga minimikraven för sprängtryck.
Test för cyklisk uthållighet (impuls)
De återstående sex provmonteringsenheterna som utsatts för provprovet i 15.1.2 ska underkastas det cykliska uthållighetstestförfarandet som anges i ISO 19879. Provningen ska utföras med minimala vridmomentvärden som anges i tabell 4. Provaggregaten ska passera ett cykliskt uthållighetstest för 1 000 000 cykler vid respektive
impulstryck.
Vakuumtest
För varje storlek och bröstvårtstyp ska två provaggregat enligt ISO 19879 utsättas för vakuumprovningsproceduren som anges i ISO 19879. Anslutarna ska kunna motstå ett vakuum på totalt 5,5 kPa (0,065 bar) absolut tryck under 5 min utan läckage.
Övertätningstest
För varje storlek, nippelform och svängmutterns design ska tre prov utsättas för det övertäckande provet som anges i ISO 19879. Kopplingsvarvmuttrarna ska kunna motstå testet för övertäckningskvalifikationer utan att det uppvisas fel vid vridning av de övervärden som anges i Tabell 4.
Återanvändning av testprover
Delar som används för cyklisk uthållighet, utbrott eller övertryckstest ska inte provas ytterligare, användas eller återlämnas till lager.
