Det kallas också ibland National Pipe Thread, NPTF (F for Fuel), American Standard Taper eller helt enkelt "pipe".
Typer av NPT-adaptrar: manlig eller kvinnlig adapter
Produktstandard: ISO 11926-3, SAE J514 och BS 5200
Storleken på NPT-adapterns storlekstabell är 1/8 NPT, 1/4 NPT, 3/8 NP, 1/2 NPT, 3/4 NPT, 1 "NPT etc.
Material: kolstål, rostfritt stål eller kopparlegering
Form av NPT-passande adaptrar: rak, armbåge, tee, kors, reducerare etc.
NPT-anpassningsadaptrar till svängbar montering, metrisk adapter, bspp-adapter, sae-adapter etc.

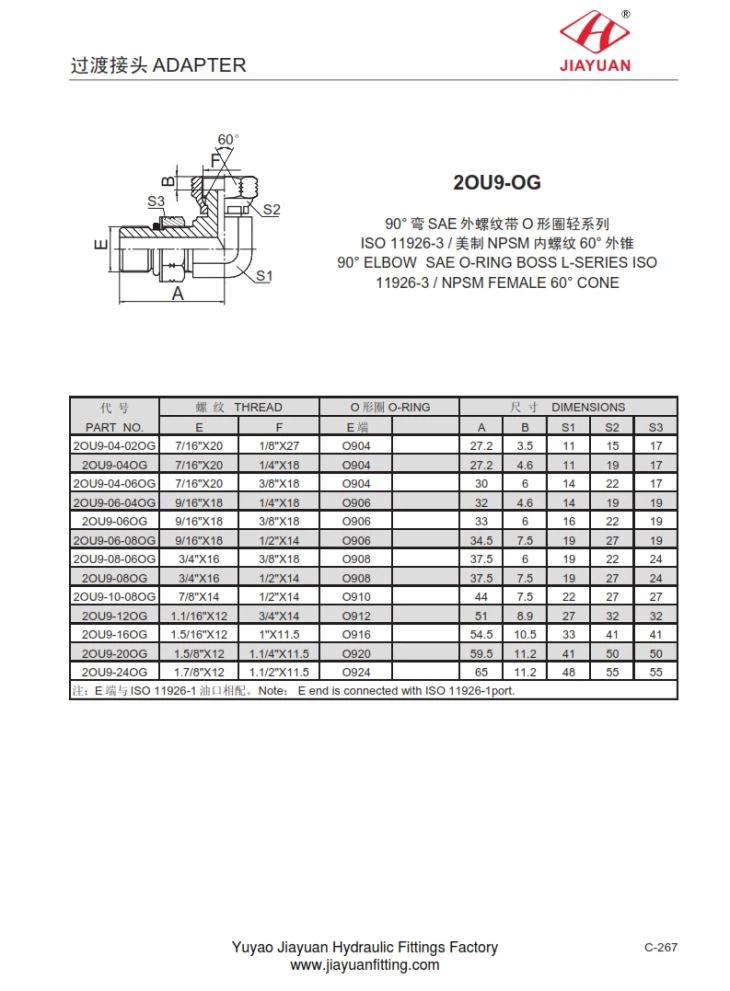

2OU9-OG 90 ° ELBOW SAE O-RING BOSS L-SERIEN ISO11926-3 / NPSM FEMALE 60 ° CONE adapter dimensioner enligt följande:
PA RT N O. | T HR EA D | O- RING | DIM E N S I O NS | ||||||
E | F | E | EN | B | S 1 | S 2 | S 3 | ||
2 O U9 - 04 - 02 O G | 7/16 " X 20 | 1/8 " X 27 | O 904 | 27,2 | 3,5 | 11 | 15 | 17 | |
2 O U9 - 04 O G | 7/16 " X 20 | 1/4 " X 18 | O 904 | 27,2 | 4,6 | 11 | 19 | 17 | |
2 O U9 - 04 - 06 O G | 7/16 " X 20 | 3/8 " X 18 | O 904 | 30 | 6 | 14 | 22 | 17 | |
2 O U9 - 06 - 04 O G | 9/16 " X 18 | 1/4 " X 18 | O 906 | 32 | 4,6 | 14 | 19 | 19 | |
2 O U9 - 06 O G | 9/16 " X 18 | 3/8 " X 18 | O 906 | 33 | 6 | 16 | 22 | 19 | |
2 O U9 - 06 - 08 O G | 9/16 " X 18 | 1/2 " X 14 | O 906 | 34,5 | 7,5 | 19 | 27 | 19 | |
2 O U9 - 08 - 06 O G | 3/4 " X 16 | 3/8 " X 18 | O 908 | 37,5 | 6 | 19 | 22 | 24 | |
2 O U9 - 08 O G | 3/4 " X 16 | 1/2 " X 14 | O 908 | 37,5 | 7,5 | 19 | 27 | 24 | |
2 O U9 - 10 - 08 O G | 7/8 " X 14 | 1/2 " X 14 | O 910 | 44 | 7,5 | 22 | 27 | 27 | |
2 O U9 - 12 O G | 1,1 / 16 " X 12 | 3/4 " X 14 | O 912 | 51 | 8,9 | 27 | 32 | 32 | |
2 O U9 - 16 O G | 1,5 / 16 " X 12 | 1 " X 11,5 | O 916 | 54,5 | 10,5 | 33 | 41 | 41 | |
2 O U9 - 20 O G | 1,5 / 8 " X 12 | 1,1 / 4 " X 11,5 | O 920 | 59,5 | 11,2 | 41 | 50 | 50 | |
2 O U9 - 24 O G | 1,7 / 8 " X 12 | 1,1 / 2 " X 11,5 | O 924 | 65 | 11,2 | 48 | 55 | 55 | |
