Produkttyper: Hydrauliska flänsar SAE-adapterbeslag 1CFL 1DFL-RN
Branschstandarder: ISO 6162 DIN 2353, ISO 8434-1
Anslutning E till F-stil: METRIC MALE BITE TYPE / L-SERIEN FLANGE ISO 6162-1
Form: armbåge, rak, block etc.
Betyg för arbetstryck: SAE-kod 61 är 2,5 till 31,5 Mpa; SAE-kod 62 är 40 Mpa.
Beslag Material: Mässing; Kolstål; Rostfritt stål
Användning: Jordbruksutrustning, fordonsprocess, kemisk överföring, byggutrustning, bränsleöverföring, hydraulisk, tillverkningsutrustning, marin, materialhantering, mobil utrustning, oljefält, förpackning, transport

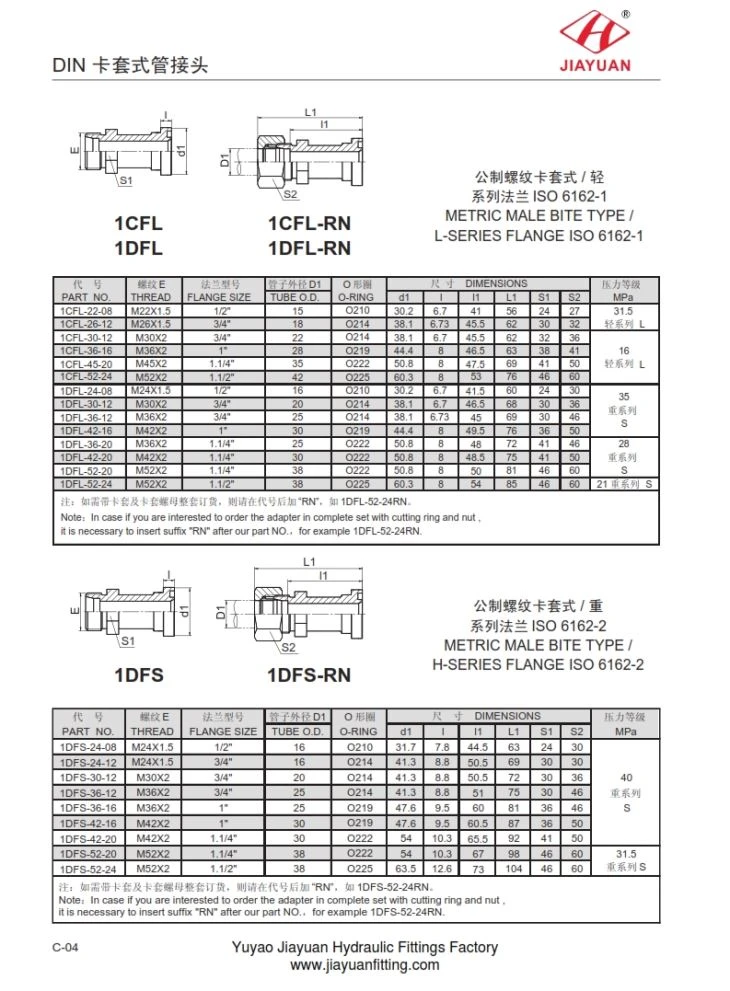

1CFL 1DFL-RN metriska bittyp L-seriens fläns ISO 6162-1 Dimension Storlekstabellschema enligt följande
DEL NR. | E TRÅD | FLANGSTORLEK | D1 | O O-RING | MÅTT | MPa | |||||
TUBE OD | d1 | l | l1 | L1 | S1 | S2 | |||||
1CFL-22-08 | M22x1,5 | 1/2" | 15 | O210 | 30,2 | 6,7 | 41 | 56 | 24 | 27 | 31,5 L |
1CFL-26-12 | M26X1.5 | 3/4" | 18 | O214 | 38,1 | 6,73 | 45,5 | 62 | 30 | 32 | |
1CFL-30-12 | M30X2 | 3/4" | 22 | O214 | 38,1 | 6,7 | 45,5 | 62 | 32 | 36 | 16 L |
1CFL-36-16 | M36X2 | 1" | 28 | O219 | 44,4 | 8 | 46,5 | 63 | 38 | 41 | |
1CFL-45-20 | M45x2 | 1,1 / 4" | 35 | O222 | 50,8 | 8 | 47,5 | 69 | 41 | 50 | |
1CFL-52-24 | M52X2 | 1,1 / 2" | 42 | O225 | 60,3 | 8 | 53 | 76 | 46 | 60 | |
1DFL-24-08 | M24X1.5 | 1/2" | 16 | O210 | 30,2 | 6,7 | 41,5 | 60 | 24 | 30 | 35 S |
1DFL-30-12 | M30X2 | 3/4" | 20 | O214 | 38,1 | 6,7 | 46,5 | 68 | 30 | 36 | |
1DFL-36-12 | M36X2 | 3/4" | 25 | O214 | 38,1 | 6,73 | 45 | 69 | 30 | 46 | |
1DFL-42-16 | M42X2 | 1" | 30 | O219 | 44,4 | 8 | 49,5 | 76 | 36 | 50 | |
1DFL-36-20 | M36X2 | 1,1 / 4" | 25 | O222 | 50,8 | 8 | 48 | 72 | 41 | 46 | 28 S |
1DFL-42-20 | M42X2 | 1,1 / 4" | 30 | O222 | 50,8 | 8 | 48,5 | 75 | 41 | 50 | |
1DFL-52-20 | M52X2 | 1,1 / 4" | 38 | O222 | 50,8 | 8 | 50 | 81 | 46 | 60 | |
1DFL-52-24 | M52X2 | 1,1 / 2" | 38 | O225 | 60,3 | 8 | 54 | 85 | 46 | 60 | 21 S |
