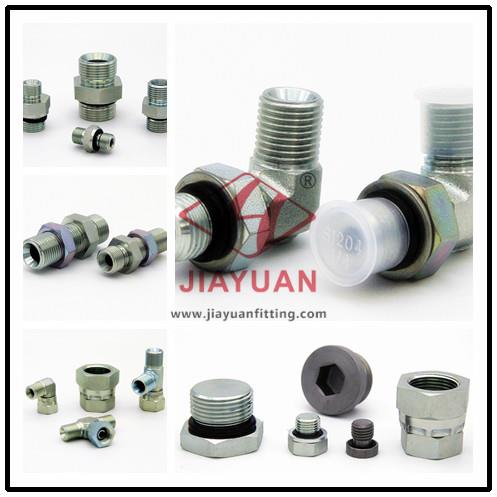

BSP armaturskatalog är populärt i Storbritannien, Irland, Kanada, USA etc.
Alla BSP 60-konbeslag förklaras av BS5200 lika med ISO 8434-6-standarden.
Storleken på BSPP-trådstorlekstabellen är G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 etc.
BSP är brittiskt standardrör med 55 graders trådform.
BSPP-tråd är enligt ISO 228 och AS 1722.2 standarder.
BSPP gängguide till många tätningstyper som BSPP 60 ° kon till sätesröranslutning, BSPP-port med bunden tätning, BSPP-port med ED-tätning, BSPP oring + hållarring G-typ, BSPP o-ring justerbar sa H H-typ, BSPP skärande yta tätning typ B.
BSPP-röranpassningsadaptrar till många ändar som BSPT-hane, ORFS-hane, Metrisk ISO 6149-3-bult, JIC-hane 74-kon, Komatsu metrisk 60-kon, NPT-hane, SAE ORB ISO 11926-3-beslag, rumpsvetsrör, JIC-hona 37kone, ORFS kvinnlig etc.
1B-WD BSP MALE DUBBELT ANVÄNDNING FÖR 60 ° KONSYD ELLER BONDAD Tätning / BSP MALE CAPTIVE SEAL Beslag dimensioner storlekstabell enligt följande:
PA RT N O. | T HR EA D | C AP T I V E | DIM E N S I O NS | ||||
E | F | F | EN | B | L | S 1 | |
1 B - 04 W D | G 1/4 " X 19 | G 1/4 " X 19 | W D - B 04 | 12 | 12 | 32 | 19 |
1 B - 04 - 06 W D | G 1/4 " X 19 | G 3/8 " X 19 | W D - B 06 | 12 | 12 | 34,5 | 22 |
1 B - 04 - 08 W D | G 1/4 " X 19 | G 1/2 " X 14 | W D - B 08 | 12 | 14 | 39 | 27 |
1B 06 W D | G 3/8 " X 19 | G 3/8 " X 19 | W D - B 06 | 13,5 | 12 | 34 | 22 |
1 B - 06 - 08 W D | G 3/8 " X 19 | G 1/2 " X 14 | W D - B 08 | 13,5 | 14 | 40,5 | 27 |
1B 08 W D | G 1/2 " X 14 | G 1/2 " X 14 | W D - B 08 | 16 | 14 | 43 | 27 |
1 B - 08 - 12 W D | G 1/2 " X 14 | G 3/4 " X 14 | W D - B 12 | 16 | 16 | 46 | 32 |
1B 12 W D | G 3/4 " X 14 | G 3/4 " X 14 | W D - B 12 | 18,5 | 16 | 46,5 | 32 |
1 B - 12 - 16 W D | G 3/4 " X 14 | G 1 " X 11 | W D - B 16 | 18,5 | 18 | 52,5 | 41 |
1B 16 W D | G 1 " X 11 | G 1 " X 11 | W D - B 16 | 20,5 | 18 | 54,5 | 41 |
1 B - 16 - 20 W D | G 1 " X 11 | G 1,1 / 4 " X 11 | W D - B 20 | 20,5 | 20 | 58,5 | 50 |
1B 20 W D | G 1,1 / 4 " X 11 | G 1,1 / 4 " X 11 | W D - B 20 | 20,5 | 20 | 58,5 | 50 |
