BSP armaturskatalog är populärt i Storbritannien, Irland, Kanada, USA etc.
Alla BSP 60-konbeslag förklaras av BS5200 lika med ISO 8434-6-standarden.
Storleken på BSPP-trådstorlekstabellen är G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 etc.
BSP är brittiskt standardrör med 55 graders trådform.
BSPP-tråd är enligt ISO 228 och AS 1722.2 standarder.
BSPP gängguide till många tätningstyper som BSPP 60 ° kon till sätesröranslutning, BSPP-port med bunden tätning, BSPP-port med ED-tätning, BSPP oring + hållarring G-typ, BSPP o-ring justerbar sa H H-typ, BSPP skärande yta tätning typ B.
BSPP-röranpassningsadaptrar till många ändar som BSPT-hane, ORFS-hane, Metrisk ISO 6149-3-bult, JIC-hane 74-kon, Komatsu metrisk 60-kon, NPT-hane, SAE ORB ISO 11926-3-beslag, rumpsvetsrör, JIC-hona 37kone, ORFS kvinnlig etc.

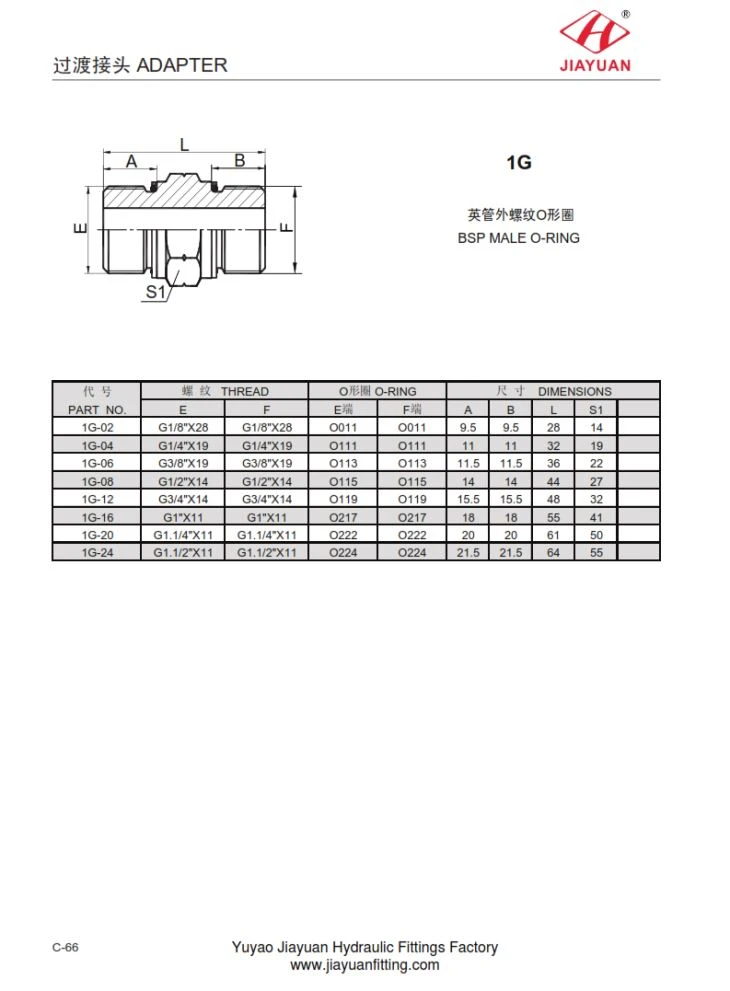

1G BSP MALE O-RING Fästring Beslag dimensioner storlekstabell enligt följande:
PA RT N O. | T HR EA D | O O- RING | DIM E N S I O NS | ||||||
E | F | E | F | EN | B | L | S 1 | ||
1 G- 02 | G 1/8 " X 28 | G 1/8 " X 28 | O 011 | O 011 | 9,5 | 9,5 | 28 | 14 | |
1 G- 04 | G 1/4 " X 19 | G 1/4 " X 19 | O 111 | O 111 | 11 | 11 | 32 | 19 | |
1 G- 06 | G 3/8 " X 19 | G 3/8 " X 19 | O 113 | O 113 | 11,5 | 11,5 | 36 | 22 | |
1 G- 08 | G 1/2 " X 14 | G 1/2 " X 14 | O 115 | O 115 | 14 | 14 | 44 | 27 | |
1 G- 12 | G 3/4 " X 14 | G 3/4 " X 14 | O 119 | O 119 | 15,5 | 15,5 | 48 | 32 | |
1 G- 16 | G 1 " X 11 | G 1 " X 11 | O 217 | O 217 | 18 | 18 | 55 | 41 | |
1 G- 20 | G 1,1 / 4 " X 11 | G 1,1 / 4 " X 11 | O 222 | O 222 | 20 | 20 | 61 | 50 | |
1 G- 24 | G 1,1 / 2 " X 11 | G 1,1 / 2 " X 11 | O 224 | O 224 | 21,5 | 21,5 | 64 | 55 | |
