NPT rörbeslag dimensioner och katalog är desamma från olika leverantörer.
Materialtyper av rördelar som rostfritt stål, mässing och plast.
Storbritannien och USA NPT gängrördelar applikation i rörledningar och industriella rördelar.
NPT röranslutningsadaptrar till uttagssvets, NPT hona, SAE ORB, BSPT hane, ORFS hane, DIN 2353 röranslutning, metrisk o-ring etc.
Form av NPT-röradapter som rak, armbåge, tee, kors, reducerare.
Vi kan också leverera upp till 2 tum bsp-beslag.

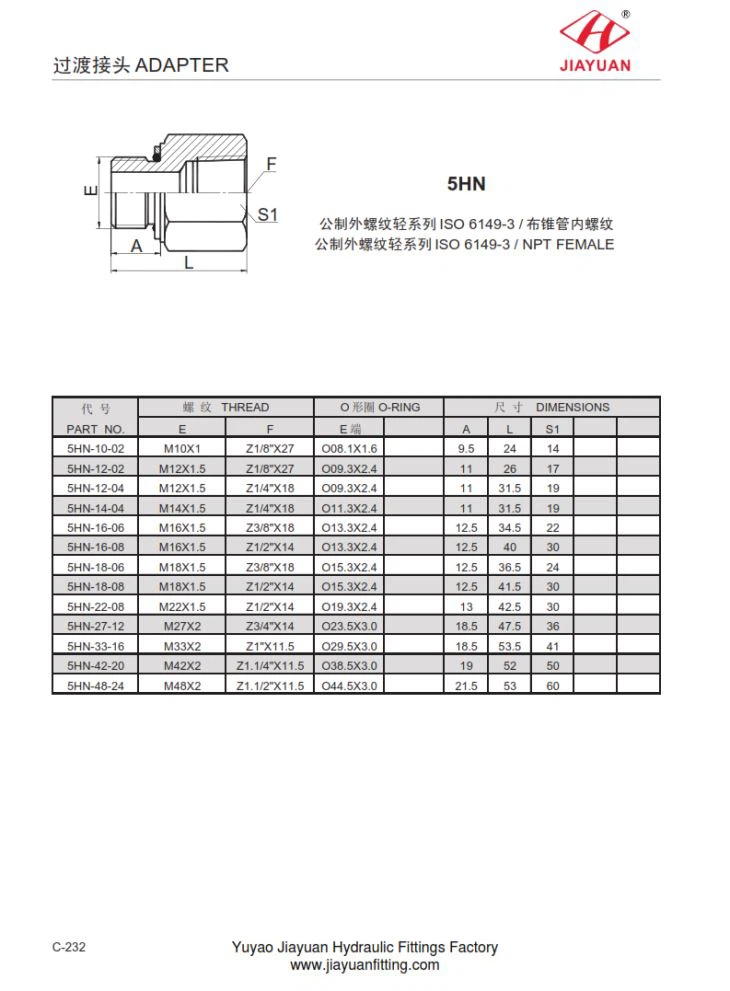

5HN ISO 6149-3 / NPT FEMALE rörkontaktstorlekstorlek enligt följande:
PA RT N O. | T HR EA D | O- RING | DIM E N S I O NS | |||
E | F | E | EN | L | S 1 | |
5HN - 10 - 02 | M10 X 1 | Z 1/8 " X 27 | O 08,1 X 1,6 | 9,5 | 24 | 14 |
5HN - 12 - 02 | M12 X 1,5 | Z 1/8 " X 27 | O 09.3 X 2.4 | 11 | 26 | 17 |
5HN - 12 - 04 | M12 X 1,5 | Z 1/4 " X 18 | O 09.3 X 2.4 | 11 | 31,5 | 19 |
5HN - 14 - 04 | M14 X 1,5 | Z 1/4 " X 18 | O 11,3 X 2,4 | 11 | 31,5 | 19 |
5HN - 16 - 06 | M16 X 1,5 | Z 3/8 " X 18 | O 13,3 X 2,4 | 12,5 | 34,5 | 22 |
5HN - 16 - 08 | M16 X 1,5 | Z 1/2 " X 14 | O 13,3 X 2,4 | 12,5 | 40 | 30 |
5HN - 18 - 06 | M18 X 1,5 | Z 3/8 " X 18 | O 15,3 X 2,4 | 12,5 | 36,5 | 24 |
5HN - 18 - 08 | M18 X 1,5 | Z 1/2 " X 14 | O 15,3 X 2,4 | 12,5 | 41,5 | 30 |
5HN - 22 - 08 | M22 X 1,5 | Z 1/2 " X 14 | O 19,3 X 2,4 | 13 | 42,5 | 30 |
5HN - 27 - 12 | M27 X 2 | Z 3/4 " X 14 | O 23,5 X 3,0 | 18,5 | 47,5 | 36 |
5HN - 33 - 16 | M33 X 2 | Z 1 " X 11,5 | O 29,5 X 3,0 | 18,5 | 53,5 | 41 |
5HN - 42 - 20 | M42 X 2 | Z 1,1 / 4 " X 11,5 | O 38,5 X 3,0 | 19 | 52 | 50 |
5HN - 48 - 24 | M48 X 2 | Z 1,1 / 2 " X 11,5 | O 44,5 X 3,0 | 21,5 | 53 | 60 |
