1. Definition av JIC Fittings Studs, JIC 37-graders flared tube end eller 37 grader flared kvinnlig svängbar ände är enligt SAE J514 och ISO 8434-2 standarder, Stud slut beror på matchade port stilar som Metric portar, BSPP portar, Taper trådportar.
2. Metoder för studkontakt som DIN Fittings Port Styles visade, vänligen klicka på länken. Stilar kopplas enligt följande: Rör till metrisk port ISO 9974 (DIN 3853) och ISO 6149; Rör till BSPP Port ISO 1179, Rör till UNF-port ISO SAE J1926 (ISO 11926), Rör till japansk BSPP-port JIS B2351; Rör till NPT-port ANSI / ASME B 1.20.1; Rör till BSPT Port ISO 7 / BS 21 / DIN 2999-1.
3. Mått på SAE O-ring Boss Port ISO 11926:
1. JIC Tube Fittings Straight Stud Connector 1JB-WD
Manlig 37 ° Flare / BSPP ED-försegling
2. JIC Tube Fittings Straight Stud Connector 1JB-ELLER WD
Manlig 37 ° Flare O-ring / BSPP ED-tätning

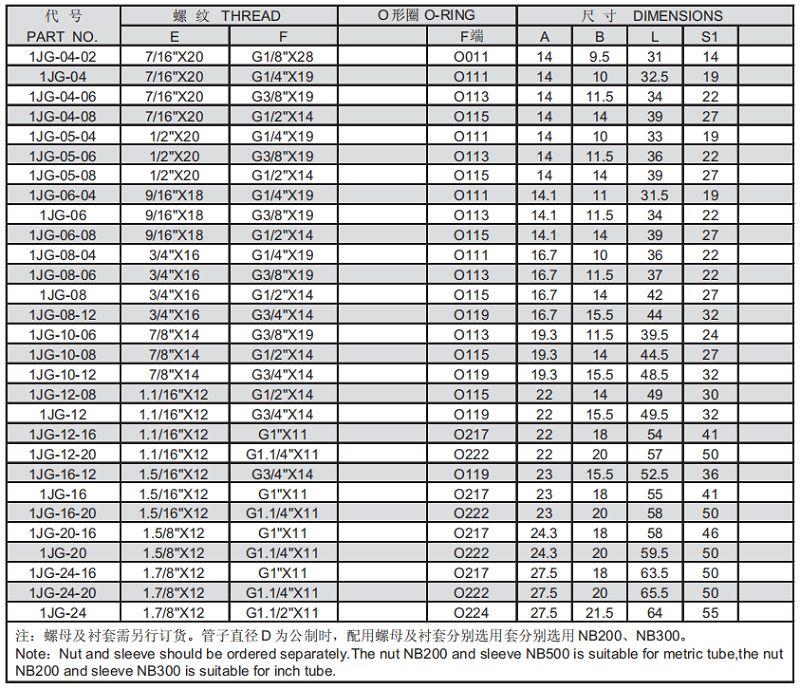

3. JIC Tube Fittings Straight Stud Connector 1JG
Man 37 ° Flare / BSPP O-ring + Retaining Ring Seal
4. JIC Tube Fittings Straight Stud Connector 1JG-ELLER
Manlig 37 ° Flare O-ring / BSPP O-ring + Retaining Ring Seal
5. JIC Tube Fittings Straight Stud Connector 1JH
Manlig 37 ° Flare / Metrisk O-ring Tätning ISO 6149-1 eller ISO 9974-1 O-ring + Behållarring
6. JIC Tube Fittings Straight Stud Connector1JM-WD
Manlig 37 ° Flare / Metrisk ED-försegling

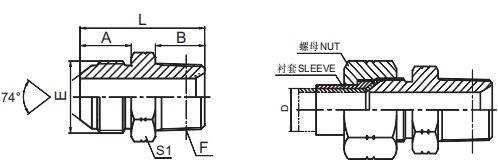

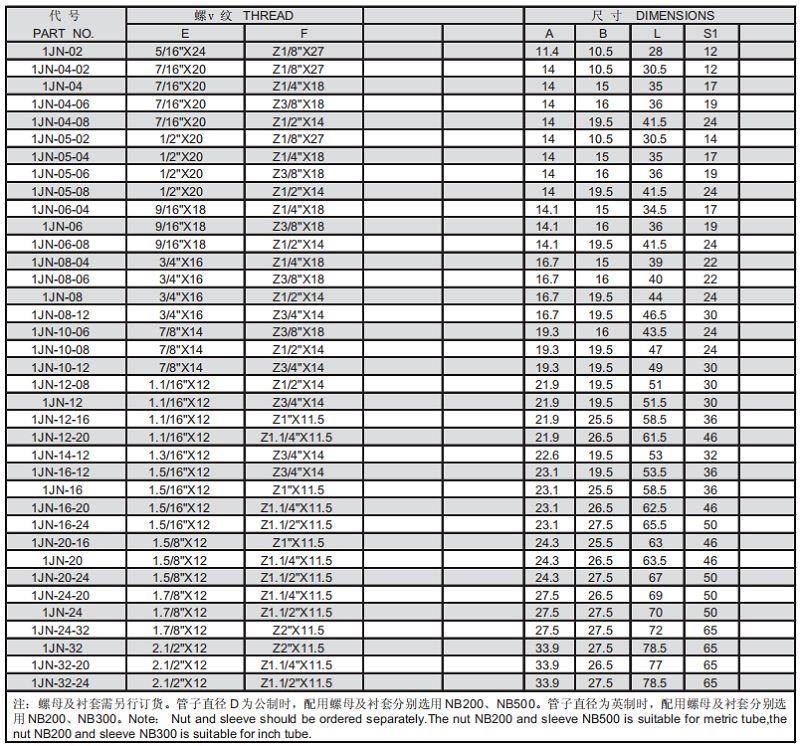

7. JIC rördelar NPT Stud Connector 1JN
Male 37 ° Flare / NPT stud
8. JIC Tube Fittings NPT Stud Connector 1JO
Man 37 ° Flare / SAE O-ring Boss ISO 11926-3
9. JIC rördelar NPT Stud Connector 1JT-GM
Manlig 37 ° Flare / BSP stud
