1. Definition av Split Flange Kit, split fläns är enligt SAE J518 definierad fyra fläck split fläns halv, också vara lika med BS ISO 6162-1 / 2: 2012 version; ett kit innehåller 4 blåsor, 4 brickor, o-ring och par 2-bolts splitflänshalvor (klämmor). De används tillsammans med antingen flänsade slangändar eller flänsad adaptrar.
2. Två serier av arbetstryck enligt nedan:
● SAE J618-kod 61 och ISO 6162-1 definierar flänsanslutningarna, portarna och monteringsytorna för användning vid tryck på 3,5 MPa (35 bar) till 35 MPa (350 bar), DN 13 till DN 127.
● SAE J618 kod 62 och ISO 6162-2 definierar flänsanslutningarna, portarna och monteringsytorna för användning vid ett tryck på 42 MPa (420 bar), DN 13 till DN 76.
3. Metod för SAE Split Flange Assembly, det är 4-blots portanslutning genom montering av flänsade huvuden, delflänsklämmor (FCS och FCSM) eller flänsklämmor (FC och FCM), portar och monteringsytor som är tillämpliga på fyra skruv, splittring och slanganslutningar av flänsklämmor och slangar.
1) form frivillig 2) O-ringtätning 3) flänsskruv i en del 4) flänsat huvud 5) bläckskruv (d3) 6) hårdbricka 7) portens framsida på adaptern, pumpen mm

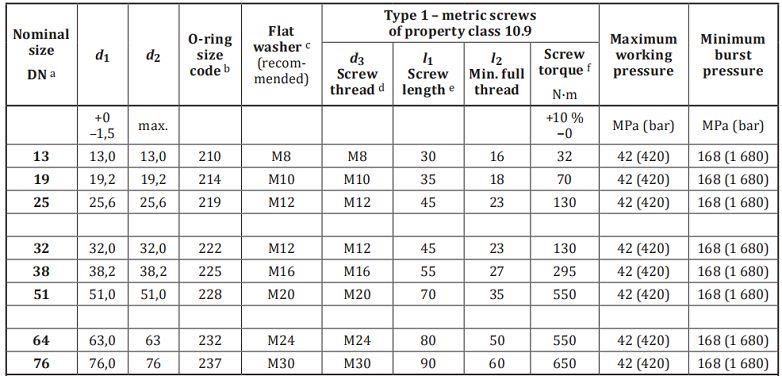

4. Metrisk bläckskruv för enflänsaggregatsteknikinformation:
Inks bläckskruv för information om delflänsmonteringsteknik
● Metrisk Grov valltråd enligt ISO 261 och ISO 724. Tum Grovtrådsgänga enligt ISO 263 och ISO 725 (UNC-2A för skruvgängor, UNC-2B för portgängor).
● Skruvlängder beräknas för stål; användning av andra material kan kräva olika skruvlängder.
● Dessa momentvärden är endast en guide vid användning av smörjskruvar, beräknade med en friktionskoefficient på 0,17. Netto åtdragningsmoment beror på många faktorer, inklusive smörjning, beläggning och ytfinish.
5. Härdbricka s för montering av flänsanslutningar som överensstämmer med ISO 6162
Användning av härdade brickor rekommenderas; Flänsanslutningar som överensstämmer med tidigare utgåvor av ISO 6162-2 kan dock inte tillgodose användningen av denna typ av bricka. Skivor, om de används, ska överensstämma med ISO 7089 (HV 300) typ A och vara dimensionerade för motsvarande skruv. Vanliga skivor enligt ANSI / ASME B18.22.1, typ B smal serie HV 300, kan bytas ut vid användning av typ 2 skruvar
6. O-ring beteckningskoder och dimensioner som överensstämmer med ISO 3601-1
Beteckningskoder och dimensioner för O-ringar som används i ISO 6162-2 (endast för referens)
7. Skiftnyckelstorlekar för montering av flänsanslutningar som överensstämmer med ISO 6162
ISO 6162-1
ISO 6162-2
