1. Definition: ORFS-armaturen är enligt ISO 8434-3 / SAE J1453 version 2005-dimensionen, den är en O-ringyttsätningstyp med mutter, ärm, O-ring och armatur. Unionstyp kräver slanganslutningar är samma ORFS rördelar till rör.
2. Metoder för O-ring ansiktsförsegling anslutning, manstråd ORFS-kontakten kommer att passa med två typer av kvinnor (mutter + ärmar + rör och kvinnliga svängbara adaptrar eller slangmontering) visa som diagram:
3. Fördelar med ORFS rördelar enligt följande:
● Elastomerisk tätningsmetod utför utmärkt tillförlitlighet, förblir läckagefri vid högtryckshydrauliska, typiska applikationer inom mobilutrustning, sprutgjutning, tunga maskiner, jordbruks-, fartygsbyggnad.
● Lätt att montera, från rörförberedelser bra, krav på installationsutrymme utmärkt, fältreparation med hjälp av löddadapter. Rörkompatibilitet från stål, rostfritt stål, koppar och aluminium, tillgängliga storlekar Tube OD från 6 till 50 mm och 1/4 "till 2".
● Mest populära beslag för tumrör (metriska rör på begäran), nuvarande användning i USA, Europa och gradvis få acceptans i Asien.
4. Dimension & Tech data för ORFS slutstorlekar (SAE J1453 / ISO 8434-3):
Arbetstryck från 25 till 63 MPa och provmomentkrav för O-ringanslutningsanslutningar enligt nedan:
1. Rörlig fäste O-ringytans tätning Union 1F
SAE 520101
2. Armbågsarmaturer O-ringsätningstätning Union 1F4
3. Armbågsarmaturer O-ringsätningstätning Union 1F9
SAE 520201
4. Utslagsdelar O-ringsätningstätning Union AF
SAE 520401
5. Korsanslutning O-ring ansiktssegling Union XF
SAE 520501

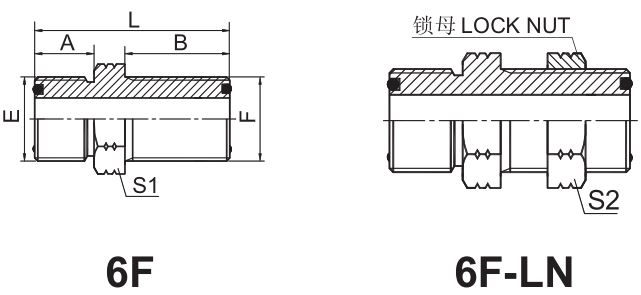

6. Skruvanslutning O-ring ansiktsförsegling Union Straight 6F
SAE 520601
7. Skruvanslutning O-ring ansiktsförsegling Armbåge 45 deg Union 6F4
SAE 520801
8. Bulkhuvudkontakt O-ring ansiktsförsegling Elbow Union 6F9
SAE 520701
9. Bulkhead Connector ORFS Branch Tee Union AF6FF
SAE 520959
10. Bulkhead Connector ORFS Run Tee Union AFF6F
SAE 520958
