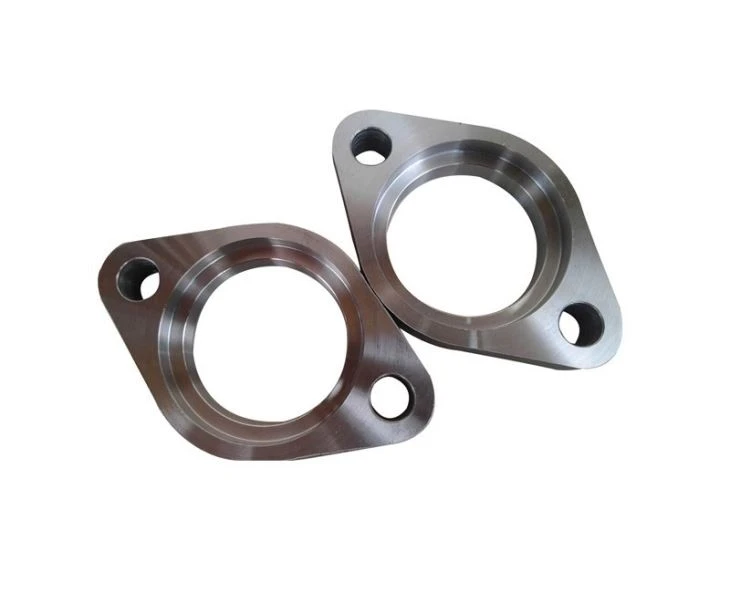

SAE-kod 61 2-skruvsbultflänsanslutningar används som hydrauliska flänsklämmor, endast lågt arbetstrycksklassning som som sae J518-1 (kod 61) anslutningar, men det är inte SAE J518-1 4-skruvflänsanslutningar.
Kod 61 flänsklämmor som används i samma standarder för SAE J518-1-portmått, flänshuvuddimensioner, även kompatibel med ISO 6162-1-portanslutningar och flänshuvuden.
Material av SAE 2-skruv fläns klämmor anslutningar:
Flänsklämmor material är kolstål C45, rostfritt stål 304, 316 eller 316L.
Sexkantshuvudskruvar eller uttagshuvudskruvar av egenskapsklass 10.9 (minimum)
Brickor överensstämmer med ISO 7089 Typ A, klass 300HV
O-ring Tätningar är NBR(Nitril) med en hårdhet på 90±5 IRHD
Korrosionsskydd
Alla kolstålsflänsar ska pläterades eller beläggas med ett lämpligt material som passerar ett 72-h salt
spruttest i enlighet med ASTM B117 (ISO 9227).
Krav på tryck/temperatur
Tryckprovning: Provning med sprängning och cyklisk uthållighetsprovning skall utföras i enlighet med ISO 19879.
Temperaturer: Flänskontakter av kolstål som används vid vätsketemperaturer mellan –40°C och +120 ºC; Flänsklämmor i rostfritt stål som används vid temperaturer mellan –60 °C och +50 °C.
Mått på kod 61 2 bult flänsklämma
Del nej. Explaination: FCO-xx(Strecknummer)
En kod 61 flänsklämma för användning med metriska skruvar av kolstål storlek DN 32 (-20)
Oval fläns Anslutning för luftkompressor
FCA-xx(L7 storlek) Det är skillnad L7 storlek från SAE J518-2 seres.
Del nr | d4 | d5 | d6 | L3 | L4 | L6 | L7 | L8 | L9 | kr1 | R2 |
Konkurrensverket-44 | 21 | 19 | 11 | 7.5 | 7.8 | 61 | 44 | 22 | 34 | 9.85 | 17 |
Konkurrensverket-70 | 30 | 28 | 13.5 | 7.5 | 12 | 96 | 70 | 35 | 56 | 13 | 28 |
Konkurrensverket-751A | 45.25 | 38.8 | 11 | 7.5 | 15 | 100 | 75 | 37.5 | 72 | 13 | 36 |
Konkurrensverket-75B | 51.6 | 44.1 | 13.5 | 7.6 | 18 | 100 | 75 | 37.5 | 72 | 13 | 36 |
Konkurrensverket-85 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 111 | 85 | 42.5 | 80 | 13 | 40 |
Konkurrensverket-90 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 120 | 90 | 45 | 80 | 15 | 40 |
Monteringsritning – flänsklämma, flänshuvud, skruvar, bricka, och port
Mått, vridmoment, och tryck för kod 61 flänsklämmors aggregat
typ 1 med metrisk skruvklass 10.9.
typ 2 med tumsskruv grage 8.
Kors bord Flange Dash storlek till Normal fläns storlek till DN storlek
SAE J518 kod 61/62 Flänsstrecksstorlek Nominell flänsstorlek i nominell storlek DN mm
SAE J518 kod 61/62 Flange dash storlek | Nominell flänsstorlek i | Nominell storlek DN mm |
-8 | 1/2 | 13 |
-12 | 3/4 | 19 |
-16 | 1 | 25 |
-20 | 1-1/4 | 32 |
-24 | 1-1/2 | 38 |
-32 | 2 | 51 |
-40 | 2-1/2 | 64 |
-48 | 3 | 76 |
-56 | 3-1/2 | 89 |
-64 | 4 | 102 |
-80 | 5 | 127 |
