SAE splitfläns hydrauliska pluggar och kapsylsystem
Hydrauliska delade flänsproppar och lock används i sae-flänsblockport och flänshuvudadaptrar. Therer är kod 61 och kod 62 flänsar arbetstryckssystem. Dessa typer av SAE-flänsbeslag används oftast på marknaden för byggutrustning.
Delade pluggar för flänsport är utformade för komponenter för tryck- och läckagetestning och används i permanent applikation när SAE-flänsblockport måste täckas av under fullt systemtryck. SAE-flänsplugg är enligt ISO 6162 och SAE J518-standarder, men Caterpillar-stil splitflänsproppar är skillnad.
hydrauliskt flänslock-kit har två typer: 1. är polyetenlock för att skydda ytan på fsplit-flänshuvudanslutning eller slangkopplingar; 2 är verktygslåda för flänslås, den är designad och tillverkad av lätt aluminium för att skydda dina hydraulsystem med flänshuvudanslutning. Erbjud en läckagesäker och miljövänlig renhet efter demontering av hydraulanslutningarna genom enkel tätning av SAE-kod 61 och kod 62 hydrauliska flänsfästen.
Kod 61 delad flänsplugg
Kod 62 delad flänsplugg
Hydraulisk flänsplugg
DEL NR. | FLANGE STORLEK | MÅTT | |||
d1 | d2 | L | I | ||
4FL-08 | 1/2 GG-kvot; | 30.2 | 24 | 16 | 6.8 |
4FL-12 | 3/4" | 38.1 | 31.5 | 17 | 6.8 |
4FL-16 | 1 GG-kvot; | 44.4 | 38 | 17 | 8 |
4FL-20 | 1,1 / 4 GG-kvot; | 50.8 | 43 | 17 | 8 |
4FL-24 | 1,1 / 2 GG-kvot; | 60.3 | 50 | 19 | 8 |
4FL-32 | 2" | 71.4 | 62 | 19 | 9.6 |
4FL-40 | 2.1 / 2 GG-kvot; | 84.1 | 74 | 40 | 9.6 |
4FL-48 | 3" | 101.6 | 90 | 45 | 9.6 |
4FL-56 | 3,1 / 2 GG-kvot; | 114.3 | 102 | 30 | 11.3 |
4FL-64 | 4" | 127 | 114 | 36 | 11.3 |
4FL-80 | 5" | 152.4 | 140 | 45 | 11.3 |
4FS-08 | 1/2 GG-kvot; | 31.8 | 24 | 18 | 7.8 |
4FS-12 | 3/4" | 41.3 | 32 | 18 | 8.8 |
4FS-16 | 1 GG-kvot; | 47.6 | 38 | 18 | 9.5 |
4FS-20 | 1,1 / 4 GG-kvot; | 54 | 44 | 18 | 10.3 |
4FS-24 | 1,1 / 2 GG-kvot; | 63.5 | 51 | 20 | 12.6 |
4FS-32 | 2" | 79.4 | 67 | 30 | 12.6 |

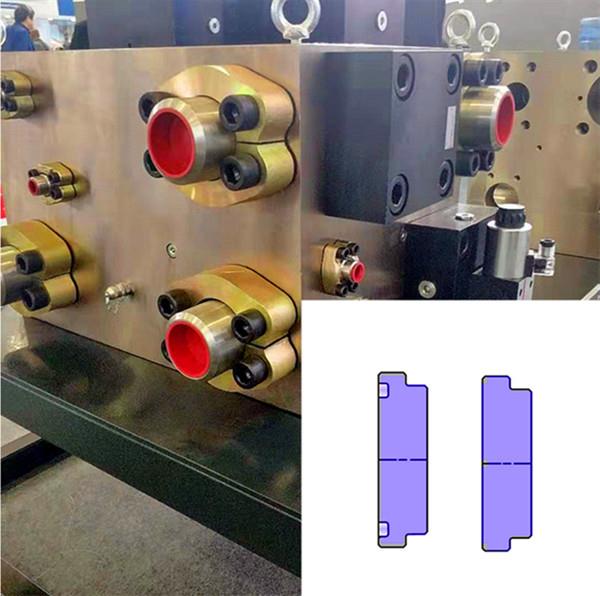

SAE Flänspluggens användning enligt följande
