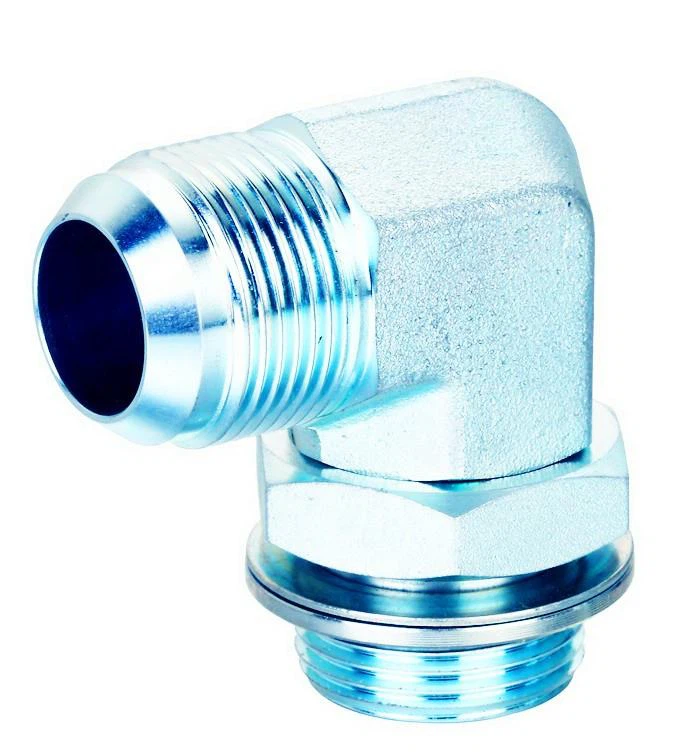

En kopplingsadapter används normalt för att ansluta SAE-standarden på hydrauliska rör och slangsystem. AN (Air Force - Navy Aeronautical Standard) och AND (Air Force - Navy Aeronautical Design Standard) är standarder som används av USA: s militär i flygapplikationer. En beslag tillverkas för att uppfylla ovanstående standarder. Dessa tillbehör inkluderar 37 ° flare, flarefria, slanganslutningar, "banjo" typbeslag, specialflänsar, rördelar och andra typer av anslutningar.
En typ av fittingsadapter används ofta i Många flygplan / flygplan applikationer rör sig mot aluminium och titan för optimerade vikt-till-hållfasthetsparametrar.
Standards of New A Fittings Adapter är enligt Anskaffningsspecifikation AS4841B Fittings, 37 ° Internal Flare, Fluid Connection: Denna SAE Aerospace Standard (AS) fastställer kraven på 37 ° flared rördelar eller maskinbearbetade inre konfluidanslutning fittings för användning med 37 ° yttre kegel, sfärisk näsa och tätningsringar i alla typer av luftfluidsystem.
Gamla versionen av AN flarefittings överensstämmer med MIL-F-5509 specifikationer, och även AS4841 genom AS4843 och AS4975. Ett tillbehör är fortfarande utbrett idag. Den amerikanska militären avbryter dock många av de sanna AN / AND-standarderna och ersätter dem med AS (Aerospace Standards) -standarder som utvecklas, återigen av SAE. SAE / ISO 37 ° Flare: Vissa tillbehör överensstämmer med MIL-F-18866 som visas på MS51500 genom MS51534.
En storlek | -2 | -3 | -4 | -5 | -6 | -8 | -10 | -12 | -16 | -20 | -24 | -28 | -32 |
Tube OD | 1/8" | 3/16" | 1/4" | 5/16" | 3/8" | 1/2" | 5/8" | 3/4" | 1" | 1 1/4 " | 1 1/2 " | 1 3/4 " | 2" |
Nominell slang ID | 1/8" | 3/16" | 1/4" | 5/16" | 3/8" | 1/2" | 5/8" | 3/4" | 1" | 1 1/4 " | 1 1/2 " | 1 3/4 " | 2" |
Faktiskt slang ID | 1/16" | 1/8" | 3/16" | 1/4" | 5/16" | 7/16" | 1/2" | 5/8" | 7/8" | 1 1/8 " | 1 3/8 " | 1 5/8 " | 1 3/4 " |
Tråd | 5 / 16-24 | 3 / 8-24 | 7 / 16-20 | 1 / 2-20 | 9 / 16-18 | 3 / 4-16 | 7 / 8-14 | 1-1 / 16-12 | 1-5 / 16-12 | 1-5 / 8-12 | 1-7 / 8-12 | 2-1 / 4-12 | 2-1 / 2-12 |
